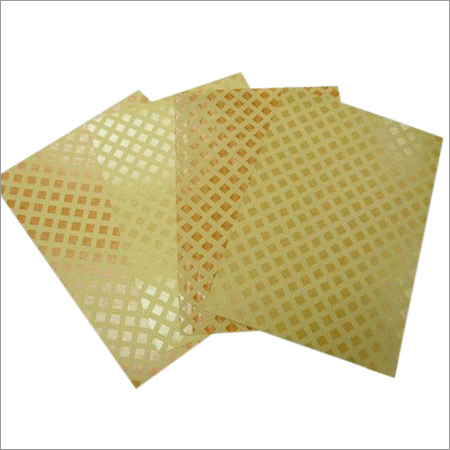

Диамантена пунктирана хартия

Кратко описание:

Продуктът е изолационен материал, покрит със специална модифицирана епоксидна смола в ромбична форма върху електрическа изолационна хартия. Продуктът се използва широко за междинна изолация и се превръща в изолация на маслото - Потопени силови трансформатори. Когато се използва, слоят на покритието започва да се топи при определена температура по време на процеса на изсушаване на намотката, което води до адхезия. С повишаването на температурата тя започва да се втвърдява, така че съседните слоеве на намотката да могат да бъдат надеждно свързани във фиксирана единица. Лепилната якост на епоксидната смола е достатъчна, за да се предотврати изместването на всеки слой на намотката в случай на къса верига, така че да се гарантира дългите термични електрически и механични свойства на изолационната структура. Тъй като покритието на смола на изолационната хартия върху ромбичния гел е във формата на точки, той гарантира потапянето на нефт и елиминирането на газ в изолационния материал, ефективно избягва корона и частичен изхвърляне, така че да се гарантира безопасността и надеждността на изолационната структура.

Артикул	PРоперт		Единица	Rприравнение
				Дебелина на основния материал (mm)
				0,08±0,005	0.13±0,007	0.18±0,010	0,38±0,020	0,50±0,030
1	Плътност на основния материал		g/m3	0,85 ~ 1.10
2	Дебелина на покритието		μm	10 ~ 15
3	Съдържание на влага		%	4.0 ~ 8.0
4	Скорост на усвояване на маслото		%	≥60
5	Сила на връзката	RT	KPA	≥60
		100℃±2℃		≥60
6	Не - Замърсяване на маслото на трансформатора		/	<0,001△TG0
7	Якост на опън	MD	N/10mm	≥60	≥110	≥160	≥180	≥230
		CD	N/10mm	≥30	≥50	≥70	≥80	≥100
8	Сила на сълза	MD	nN	≥450	≥900	≥1350	≥1500	≥2000
		CD		≥500	≥1000	≥1500	≥1700	≥2300
9	Диелектрично разбиване	Във въздуха	KV	≥0.88	≥1.37	≥2.00	≥2.10	≥2.25
		В масло		≥4.40	≥7.00	≥9.00	≥9.80	≥11.50
10	Условия за втвърдяване			Топлина до 90℃, Задръжте 3 часа, повдигнете температурата до 125℃, и задръжте за 6 часа
