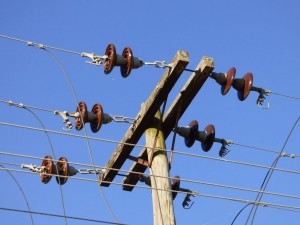

Изолаториса специални изолационни контроли, които могат да играят важна роля в надземните преносни линии. В ранните години изолаторите се използват най -вече на полезни стълбове и постепенно се развиват във високи - кули за свързване на напрежение, където в единия край са окачени много дискови изолатори. Използва се за увеличаване на разстоянието на пълзене, обикновено изработена от стъкло или керамика и се нарича изолатор. Изолаторите играят две основни роли в надземните линии за пренос, а именно поддържащи проводници и предотвратяват връщането на тока на земята. Тези две функции трябва да са гарантирани. Изолаторите не трябва да се провалят поради различни електромеханични напрежения, причинени от промени в околната среда и условията на електрическо натоварване. В противен случай изолаторът няма да играе значителна роля и ще навреди на експлоатационния живот и опериращия живот на цялата линия.
Изолатор: Това е обект, който фиксира и спира жицата на кулата по изолиран начин. Често използваните изолатори за електропроводни линии са: диск - образувани порцеланови изолатори, дискови стъклени изолатори,
Окачване на прътакомпозитни изолатори. (1) Исулатори на порцеланови бутилки: Домашните порцеланови изолатори имат висока степен на влошаване, трябва да открият нулеви стойности и да имат голямо натоварване на поддръжката.
В случай на удари на мълния и светкавици за замърсяване, инцидентите с капки на струните са склонни да възникнат и те постепенно са елиминирани. (2) Стъклен изолатор: Той има нулева самостоятелна експлозия, но скоростта на самостоятелна експлозия е много ниска (обикновено няколко десет хилядни). Не се изисква проверка за поддръжка. В случай на себе си - експлозия на частите на закалено стъкло, остатъчната механична якост все още ще достигне повече от 80% от силата на счупване, което все още може да гарантира безопасната работа на линията. Няма да има злополуки с серийни капки в случай на удари на мълния и светкавици за замърсяване. Той е широко използван в райони за замърсяване от клас I и клас II. (3) Композитен изолатор: Той има предимствата на доброто изпълнение на флаш за замърсяване, леко тегло, висока механична якост и по -малко поддръжка и е широко използван в зоните за замърсяване от ниво III и повече.
Порцеланови изолатори: Изолаторите са известни като бутилки с порцелан, които са изолатори, използвани за поддържане на проводници. Изолаторите могат да осигурят достатъчна изолация за проводници, кръстосани ръце и кули. Той трябва да може да издържи натоварването във вертикална посока на жицата и напрежението в хоризонтална посока по време на работа. Освен това издържа на слънцето, дъжд, изменението на климата и химическата корозия. Следователно изолаторите трябва да имат както добри електрически свойства, така и достатъчна механична якост. Качеството на изолатора е много важно за безопасната работа на линията. Изолаторите могат да бъдат разделени на поддържащи изолатори, изолатори на окачване, анти - изолатори и изолатори на втулката според тяхната структура. Според целта тя обикновено може да бъде разделена на три категории: линейни изолатори, подстанции поддържат изолатори и втулки. Според материала на изолатора. В момента има порцеланови, стъклени и органични композитни изолатори. Изолаторите, използвани в надземните линии, обикновено се използват щифтови изолатори, изолатори на пеперуди, изолатори на окачването, порцеланов кръст - ръце, изолатори на пръта и изолатори на напрежение. В изолаторите има два вида електрически разломи: светкавица и разпадане. Флашът се появява на повърхността на изолатора и се виждат маркировки за изгаряне, но обикновено изолационната ефективност не се губи; Разпадането възниква вътре в изолатора и изпускането се случва през керамичното тяло между желязната капачка и желязния крак. Изолаторите могат да бъдат напълно унищожени чрез дъвка. За разпадането трябва да се обърне внимание на проверката на следите за изхвърляне и изгарянията на железните крака. За да се предотврати замърсяването, като плаващ прах от прилепване към повърхността на изолатора, се образува път, който се разгражда от напрежението в двата края на изолатора, тоест пълзене. Следователно повърхностното разстояние се увеличава, тоест разстоянието на пълзене и разстоянието, което се изхвърля по изолационната повърхност, тоест разстоянието на изтичане, се нарича разстояние на пълзене.
Разстояние на пълзене = разстояние на повърхността/максимално напрежение на системата. Според степента на замърсяване разстоянието на пълзене обикновено е 31 mm/на киловолт в силно замърсени райони. Напрежението може да се прецени директно според броя на изолаторите, като цяло, 23 за 500kV; 16 за 330kV; 220kv 9; 110kv 5; Това е минималният брой и ще има още една или две. Линията на предаване 500kV основно използва четири - разделени проводници, тоест има четири за една фаза, 220kV използва повече от два разделени проводници, а 110kV използва още една. Около 1 изолатор е 6 - 10kV, 3 изолаторите са 35kV, 60kV линиите са не по -малко от 5 парчета, 7 изолатора са 110kV, 11 изолаторите са 220kV, 16 изолатора са 330kV; 28 изолаторите определено са 500kV. За изолатори на щифтове под 35 kV няма разлика в броя на парчетата. 10kV надземните линии обикновено използват 10 - 12m единични циментови стълбове и щифтови изолатори. Правото - разстояние между полюсите е около 70 - 80м. Няма желязна рамка за 10kV, само полюс с три високи - напрежение линии върху нея. Често срещани в селските райони; 35kV надземните линии обикновено използват 15 - метър единични или двойни циментови стълбове (също използвайте малък брой малки железни кули, височината е в рамките на 15 - 20 метра) и 2 - 3 парчета изолатори на пеперуди, правилната линия между полюсите на разстоянието е около 120 метра; 220kV определено е огромна желязна кула. 220kV надземни линии обикновено използват железни кули на 30 метра и дълги струни от изолатори на пеперуди. Правото - разстояние между желязните кули е повече от 200 метра. Композитни изолатори: Гарантирането на безопасната работа на електроенергийната система и подобряването на надеждността на захранването е важен показател за оценката на електроенергийните компании, а непрекъснатото използване на високи - технологични материали е ефективен начин за решаване на този проблем. Като нов продукт, силиконов каучуков композитен изолатор има предимствата на лекото тегло, малки размери, анти - флаш, устойчивост на стареене, поддръжка - Безплатна и поддръжка - Безплатно и е широко използван в линии 35kV и 110kV.
Време за публикация: Ян - 30 - 2023
